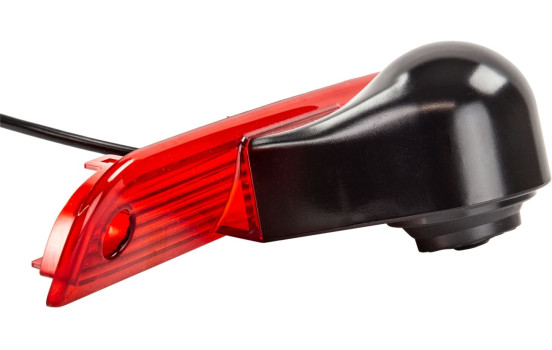

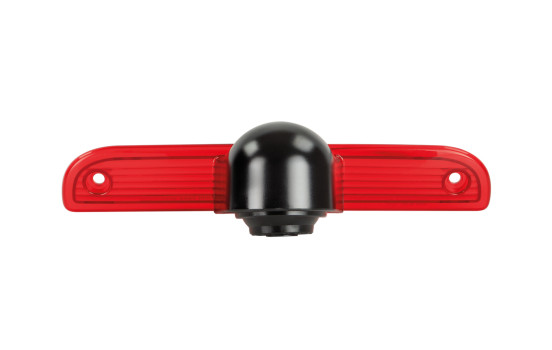

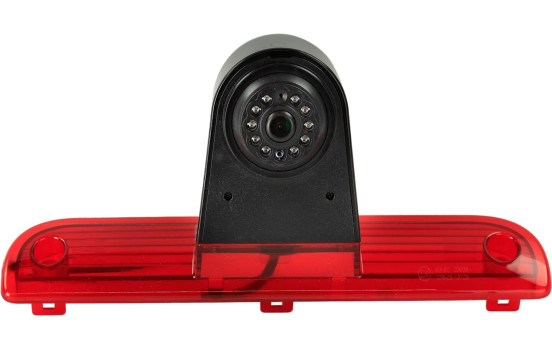

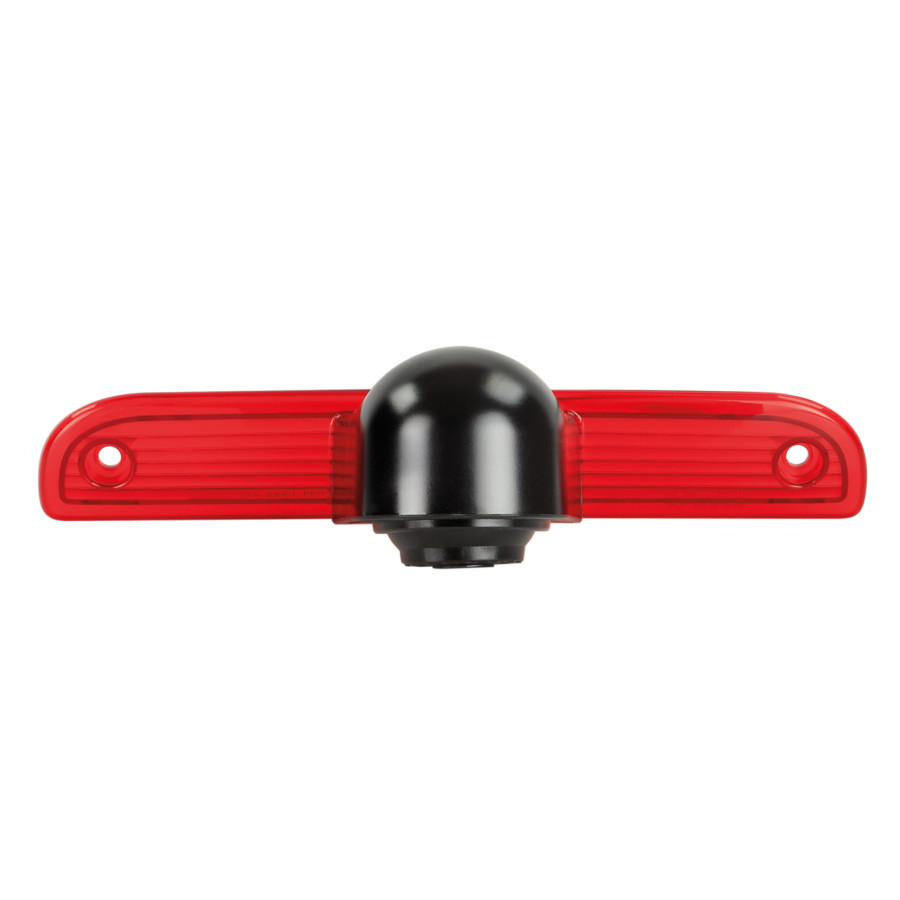

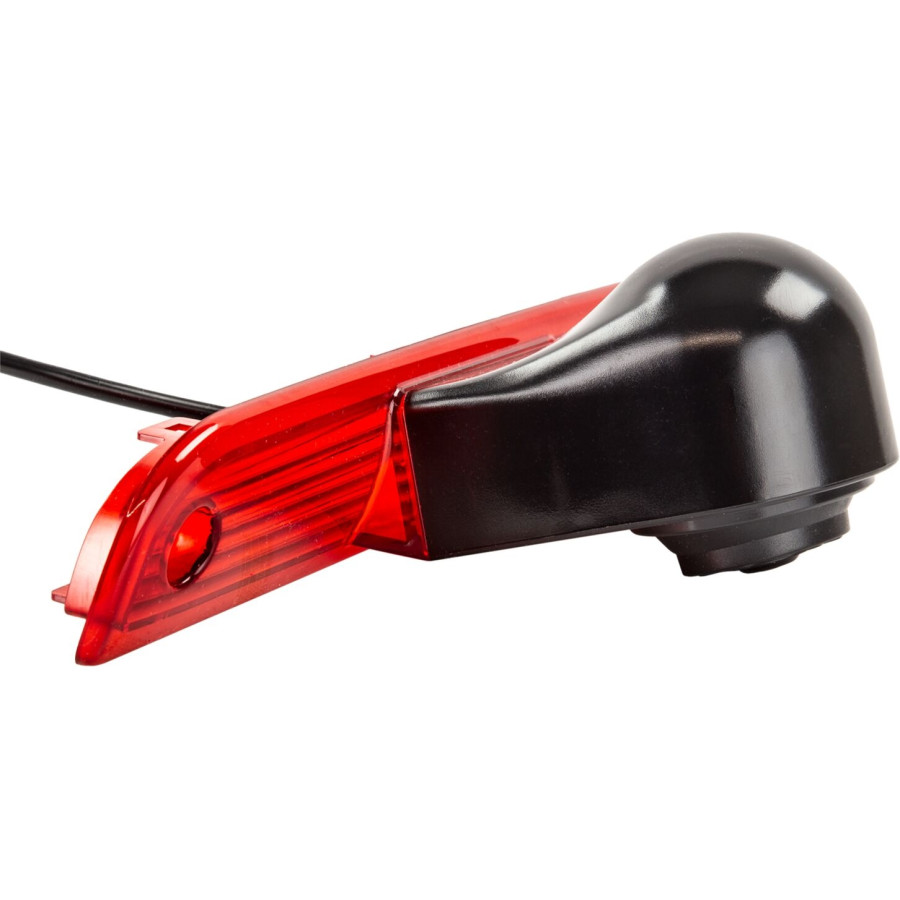

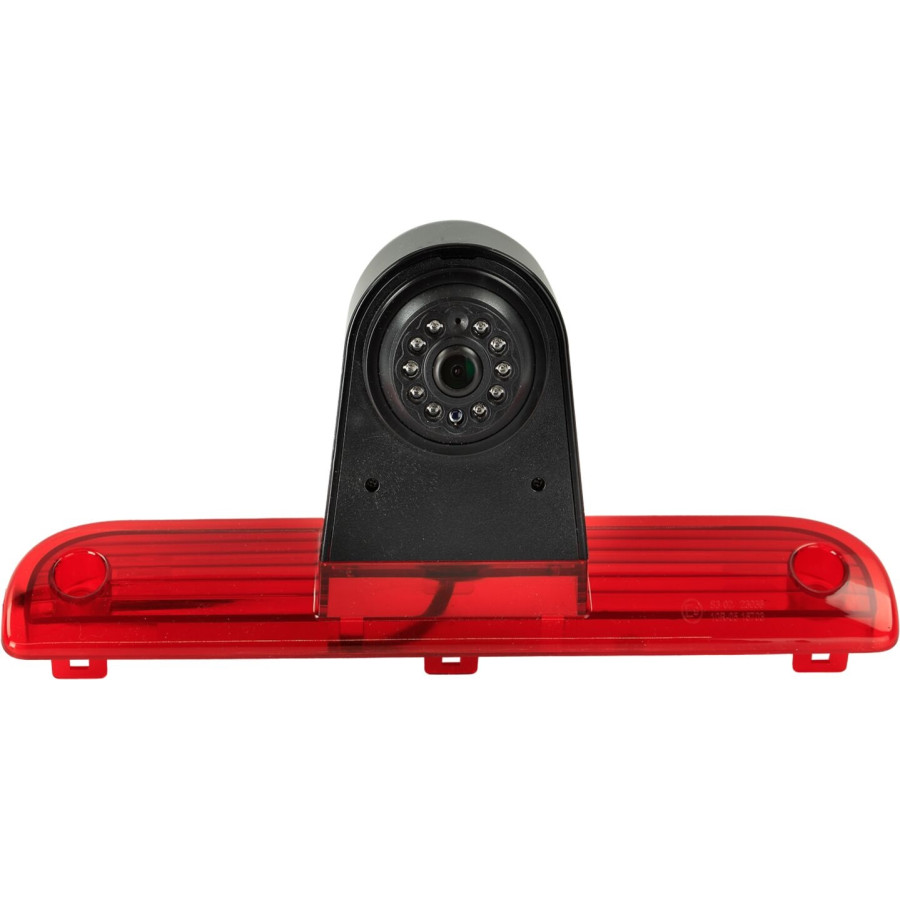

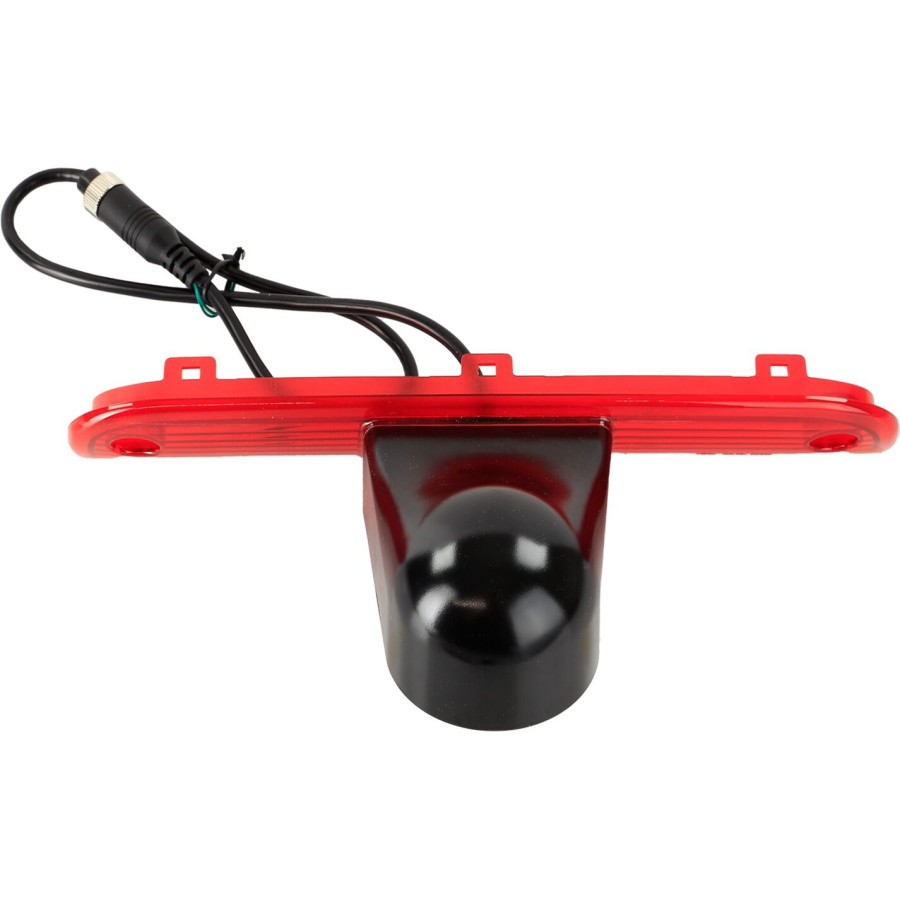

Cámara de visión trasera Citroën / Fiat / Opel / Peugeot

Limón
Citroën Saltador (250) 10/2006 - 05/2014
Citroën Jumper (250) 05/2014 - 2023
Citroën Relé (250) 10/2006 - 05/2014
Citroën Relevo (250) 05/2014 - 2023

Fíat
Fiat Ducato (ZAF250) 06/2006 - 05/2014
Fiat Ducato (ZAF250) 05/2014 - 03/2021
Fiat Ducato (ZAF250) 11/2021 - 2023

Opel
Opel Movano Cargo C (Y) 10/2021 - 2023

Peugeot
Peugeot Boxer (Y) 02/2007 - 05/2014
Peugeot Boxer (Y) 05/2014 - 2023

Para reemplazar la lente de la tercera luz de freno OEM en vehículos con iluminación interior

Con líneas de orientación / función de visión nocturna / ángulo de visión ajustable 20°

Observación:

Las cámaras ACV son adecuadas para uso continuo.

Antes de la instalación > Compruebe el ángulo de visión y la alineación de la cámara en la ubicación de instalación utilizando un monitor de prueba

Voltaje de alimentación de la cámara: +12 V
Voltaje de alimentación de la cámara: +12 V

Vehículos con interior > Campers/furgonetas taller:
Instalación mediante sustitución de la placa difusora de luz de freno OEM
Instalación sin uniones roscadas a través de la zona de carga/interior

Conexión:
rojo: carga conmutada de +12 V, fusible estable
negro: tierra del cuerpo directa/GND

Cinch(m) amarillo: Vídeo

Bucle de cable:
verde: desconectar/conectar activar/desactivar líneas de orientación

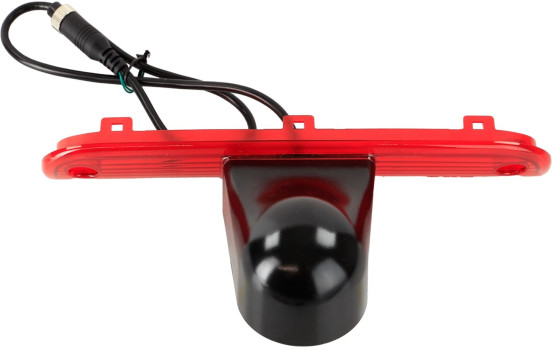

Características del producto Cámara:

Estructura: plástico
Color: negro/rojo
Extras: Líneas de orientación mediante lazo de cable / Función de visión nocturna / �ngulo de visión ajustable 20°
Tipo de sensor: CMOS de 1/3�
Sistema de imagen: color NTSC
Píxeles efectivos: 976 x 572
Lente: 1,9 mm / F 2,0
Mín. lux: 0 con función de visión nocturna activa
Resolución: 600 líneas de TV
Ã?ngulo de la lente: diagonal 160
�ngulo de visión: horizontal 115° vertical 75° +5°
Resistente al polvo y al agua: IP68
Conexión: Conexión del sistema de 4 pines (m)
Voltaje de funcionamiento: +12 V CC
Tensión de alimentación: +12 V CC
Consumo de energía: 150 mA con función de visión nocturna habilitada
Rango de temperatura de funcionamiento: -30°C - 75°C
Temperatura de almacenamiento: -40°C - 80°C
Dimensiones del semáforo OEM

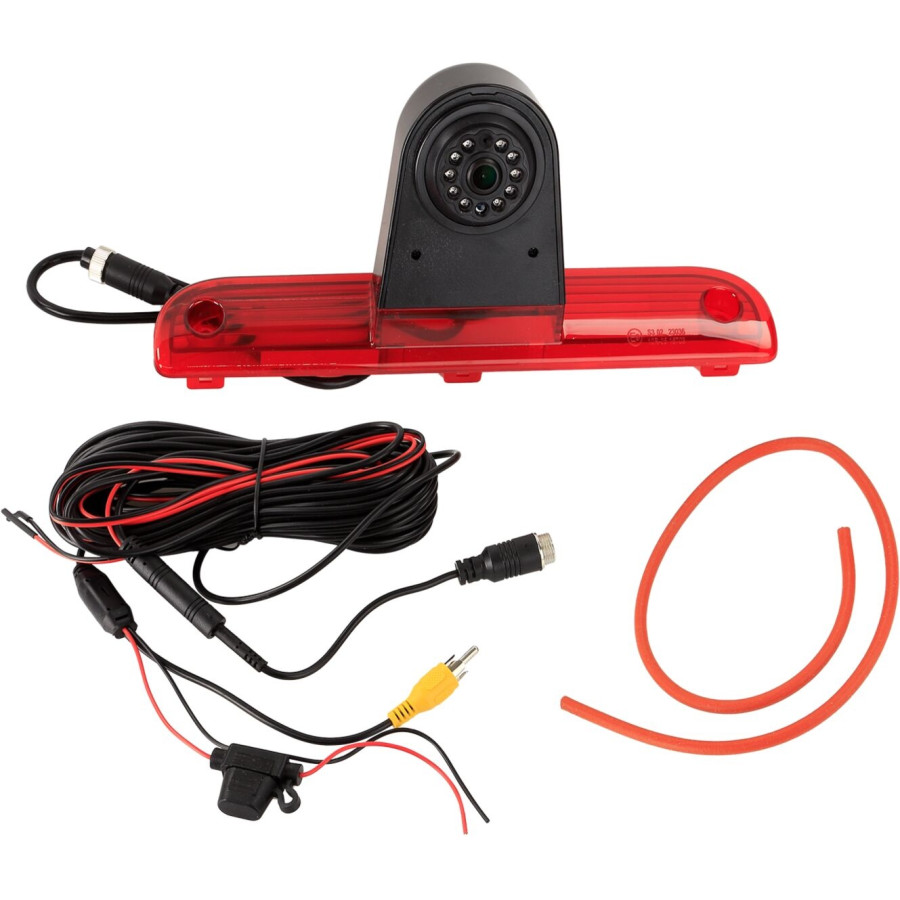

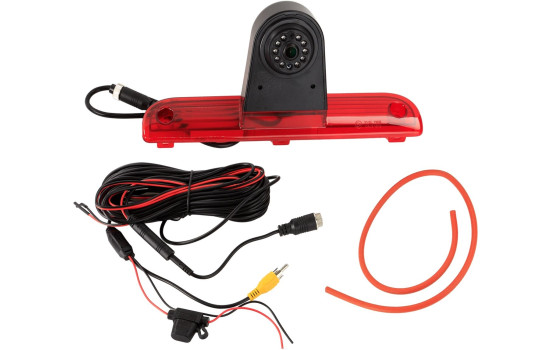

Cable de conexión a la cámara 50cm +/-:
Conector de sistema de 4 pines (m)
1 bucle de cable

Adaptador de conexión 20cm +/-:
Enchufe de sistema de 4 polos (f) > Enchufe de sistema de CA de 4 polos (m) Ø5,2 mm

Cable de extensión 15m +/-:
Conector de sistema ACV de 4 pines (h) Ø10 mm / Conector de sistema ACV de 4 pines (m) Ø5,2 mm
Cable de alimentación rojo 3m +/- cableado: conexión de cámara / conexión de luz de marcha atrás en el monitor
Cable de tierra/GND negro de 3 m +/- cableado: conexión de tierra del cuerpo/GND a la cámara / conexión de tierra del cuerpo/GND directamente al monitor

Cable de conexión 20cm +/-:
Conector de sistema ACV de 4 pines (f) Ø10 mm
rojo: tensión de alimentación
negro: tierra/GND
Cinch(m) amarillo: Vídeo

Accesorios de instalación:

Conexión de la cámara a las interfaces:
Relé electrónico de contacto NA 2V-12V/1,5A máx. > Artículo: 40-AD-REMOTE
Conexión de la cámara a la luz de marcha atrás:
Cámara de visión trasera Estabilizador de tensión señal de marcha atrás > Artículo: 771000-6100

Accesorios opcionales:

Cable de extensión para cámara ACV de 5 m > Artículo: 771000-6305
Cable de extensión para cámara ACV de 10 m > Artículo: 771000-6310
Cable de extensión para cámara ACV de 15 m > Artículo: 771000-6315

Adecuado para:
Fiat Ducato 2015-2024
Citroën Jumper 2014-2024
Peugeot Boxer 2014-2024

---

Solicitud	Confeccionado
Garantía	2 años
