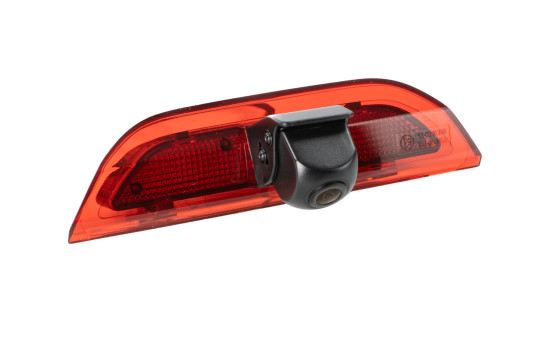

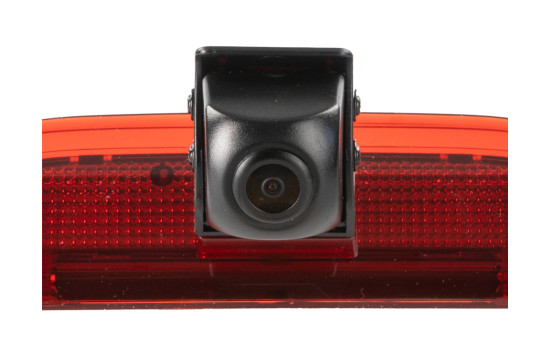

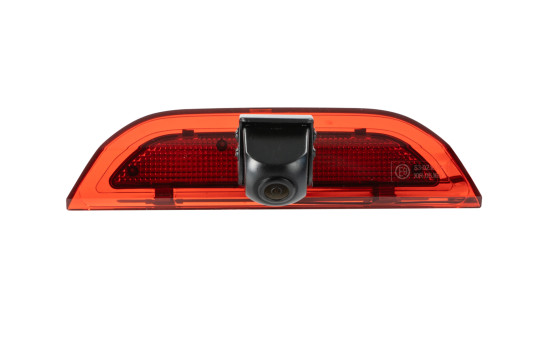

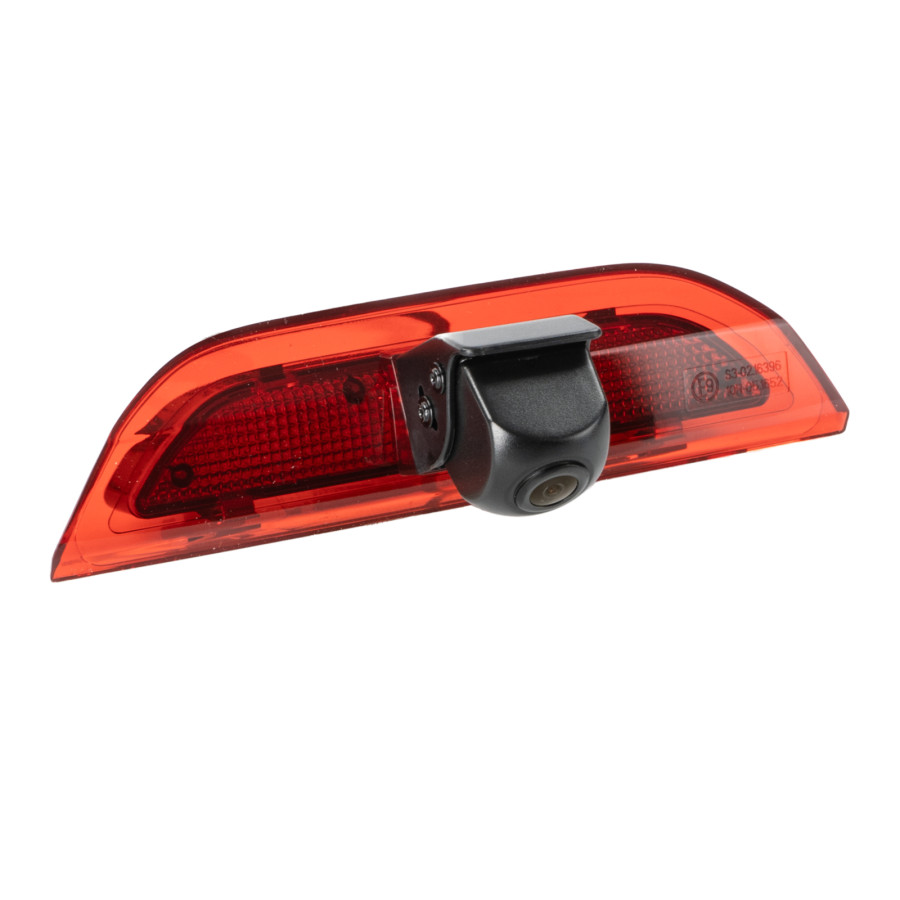

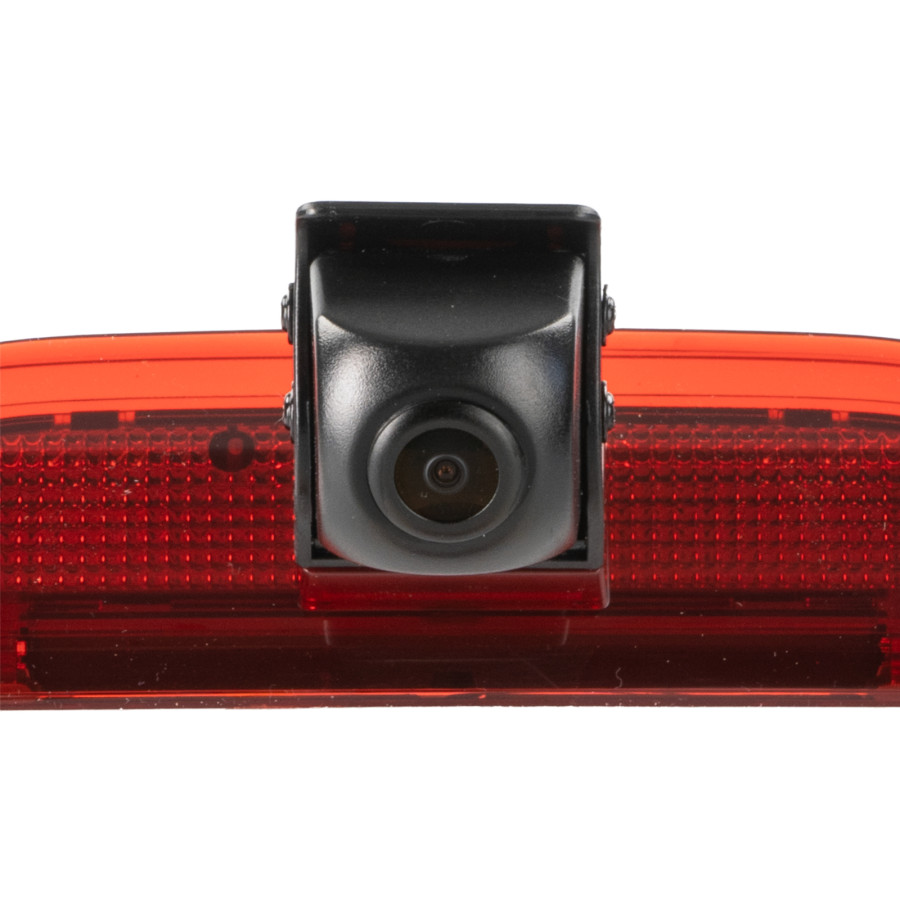

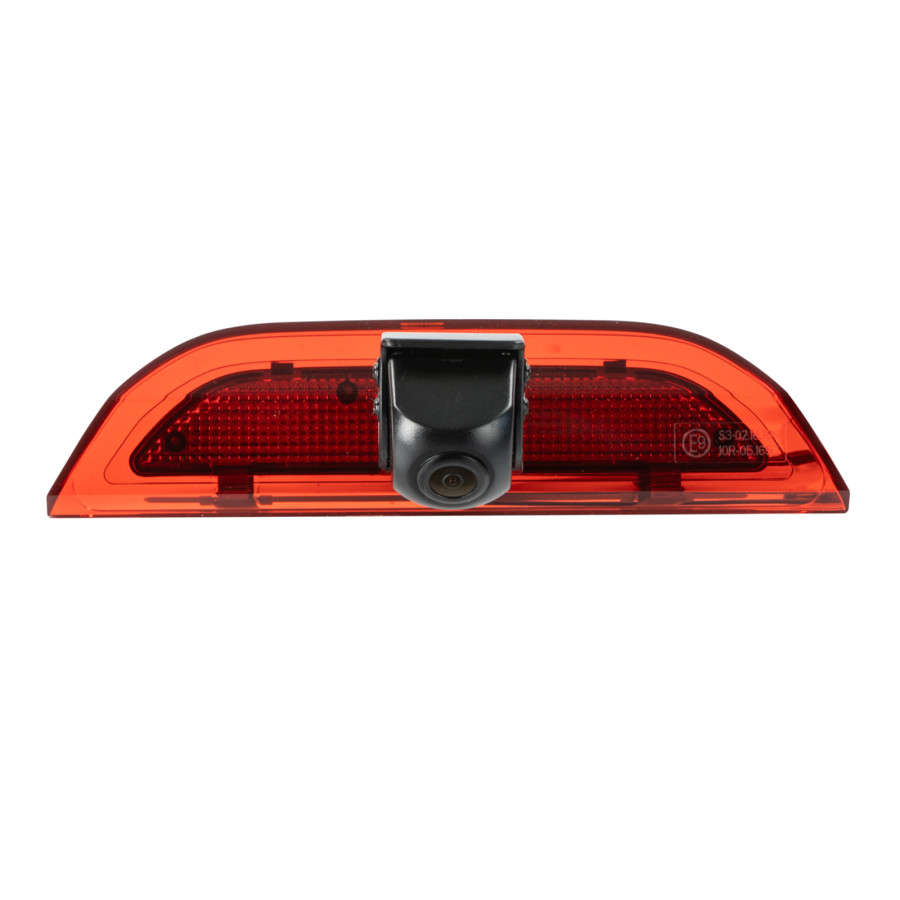

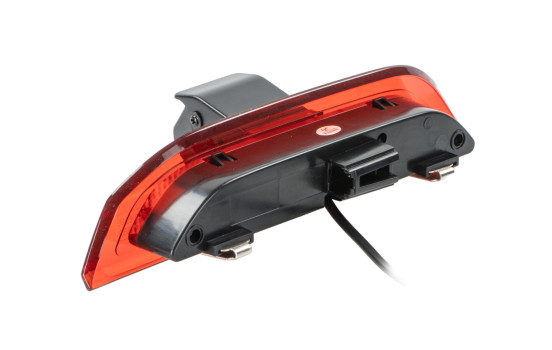

Cámara de visión trasera Ford

Ford Transit Connect (SK) 05/2024 - 2025
Ford Transit Courier (N3P) 10/2023 - 2025
Ford E-Transit Courier (N3P) 03/2025 - 2025

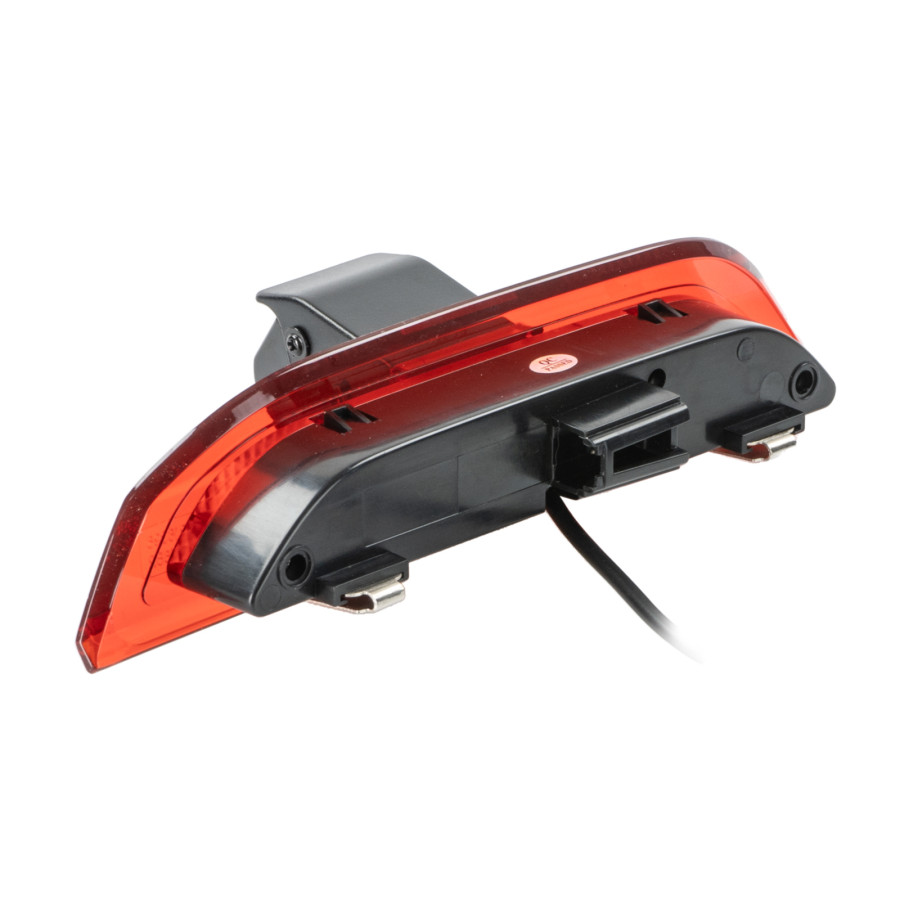

Para reemplazar la tercera luz de freno OEM

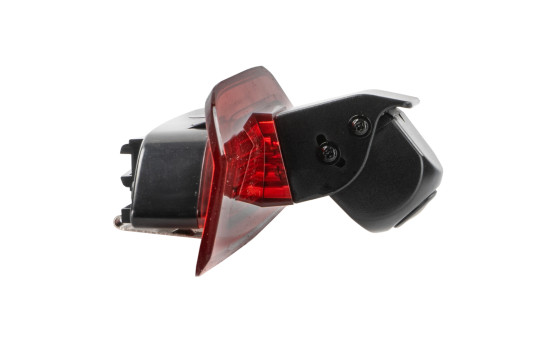

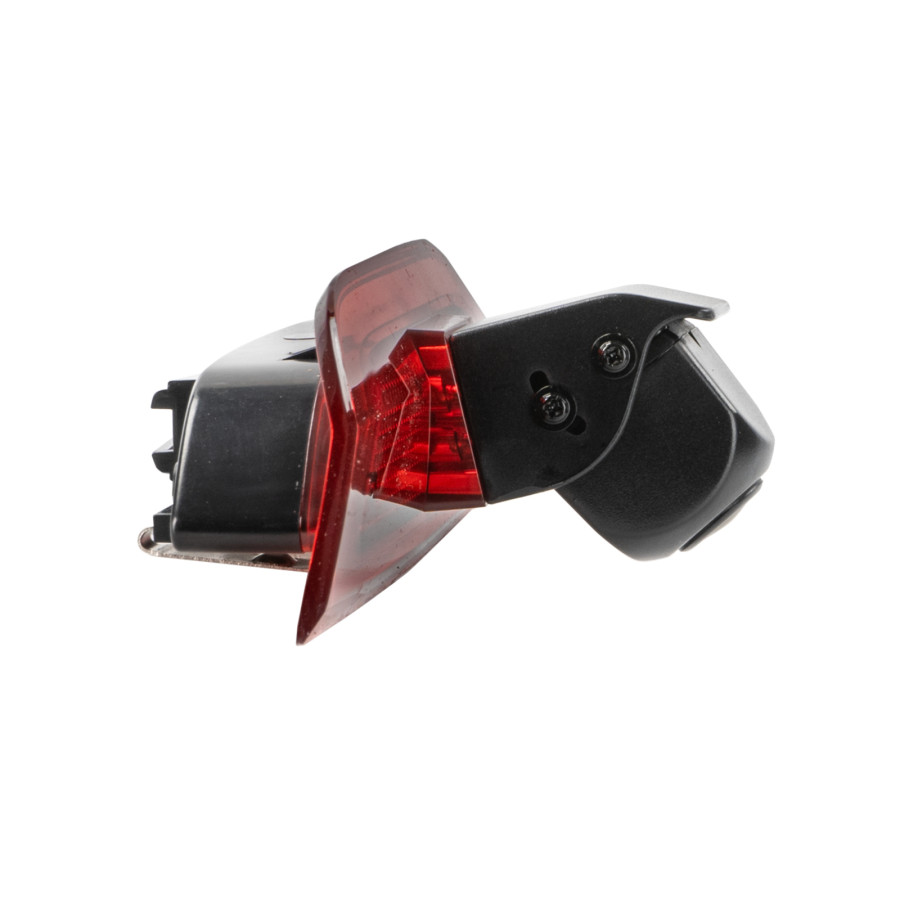

con líneas guía / ángulo de visión ajustable

Observación:

Antes de la instalación > verifique el ángulo de visión y la alineación de la cámara en la ubicación de instalación utilizando un monitor de prueba

Voltaje de funcionamiento de la cámara: +3 V
Fuente de alimentación de la cámara: +12 V / +24 V

La conexión sin convertidor de voltaje +3V incluido en la entrega dañará la cámara

conexión:
rojo: +12 V conmutado, carga estable, asegurada
Negro: cuerpo conectado directamente a tierra/GND

RCA(m) amarillo: vídeo

saltador:
blanco: activar/desactivar guías

Características del producto de cámara:

Diseño: plástico
Color: negro/rojo
Extras: líneas de guía mediante puente / ángulo de visión ajustable
Sensor de imagen: CMOS de 1/3"
Sistema de TV: NTSC
Píxeles efectivos: 976 x 592
Lente: 12,6 mm
Mínimo Lux: 0,1 Lux
Resolución: 600 líneas de TV
�ngulo de visión: horizontal 115° vertical 75° +5°
Clasificación IP: IP67
Conexión: Conector de sistema ACV de 4 pines (m) Ø5,2 mm
Tensión de funcionamiento: +12 V CC
Alimentación: +3 V CC
Consumo de corriente: 100 mA
Temperatura de funcionamiento: -20 °C - 70 °C
Temperatura de almacenamiento: -40 °C - 80 °C
Dimensiones: Tercera luz de freno OEM

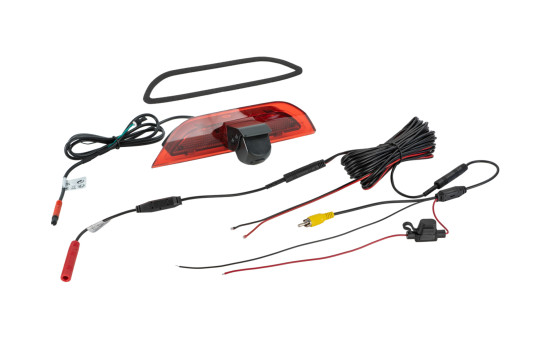

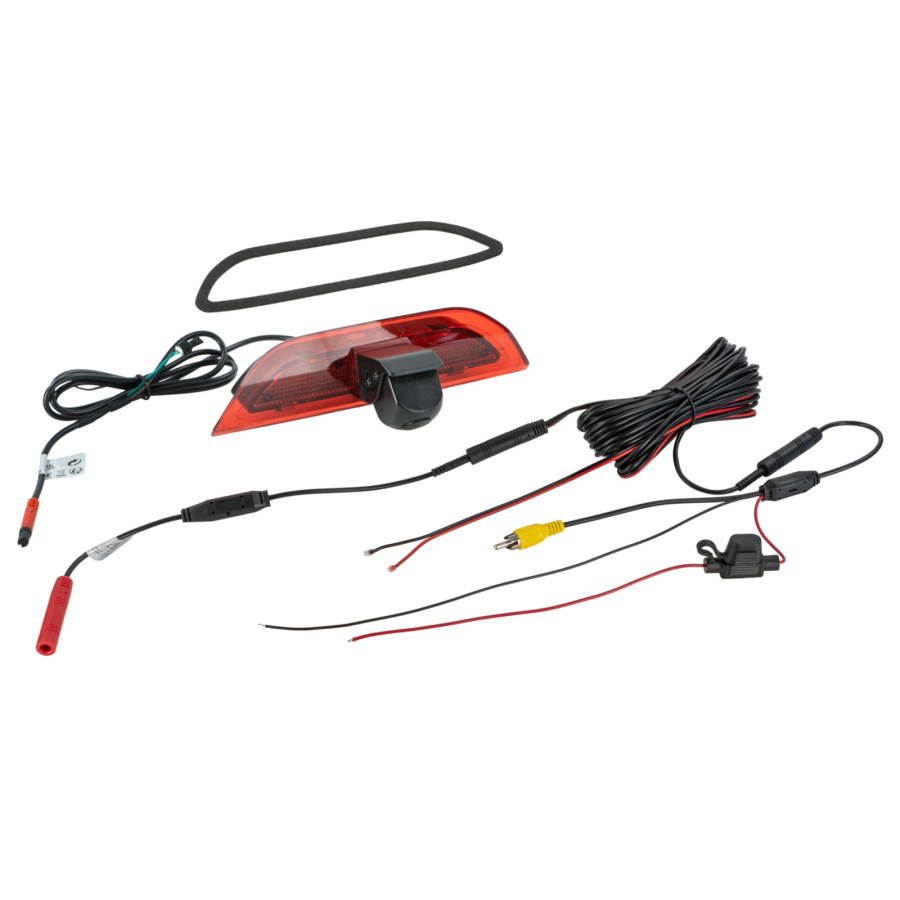

Coleta hacia la cámara 3,3 m +/-:
Conector de sistema acv de 4 pines (m) Ø5,2 mm
1 jersey

Convertidor de voltaje +3 V:
Conector de sistema acv de 4 pines (v) Ø10 mm / Conector de sistema acv de 4 pines (m) Ø5,2 mm

Cable de extensión 10 m +/-:
Conector de sistema ACV de 4 pines (hembra) Ø 10 mm / Conector de sistema ACV de 4 pines (macho) Ø 5,2 mm
Cable de alimentación rojo 3 m +/- cable de inserción: conexión a cámara / conexión luz de marcha atrás en monitor
Cable de conexión a tierra negro de 3 m +/- cable de inserción: conexión directa del cuerpo/GND en la cámara / directa del cuerpo/GND en el monitor

Cable de conexión 20 cm +/-:
Conector de sistema ACV de 4 pines (hembra) Ø10 mm
rojo: comida
negro: GND
RCA(m) amarillo: vídeo

Accesorios de instalación:

Conexión de cámara con interfaces:
Relé de cierre de estado sólido 2 V-12 V/1,5 A máx. > artículo: 40-AD-REMOTE
Conexión de la cámara con luz de marcha atrás:
Señal de marcha atrás del estabilizador de tensión de la cámara de visión trasera > artículo: 771000-6100

Accesorio opcional:

Cable de extensión para cámara ACV de 5 m > artículo: 771000-6305
Cable de extensión para cámara ACV de 10 m > artículo: 771000-6310
Cable de extensión para cámara ACV de 15 m > artículo: 771000-6315

Adecuado para:
Ford Transit Connect 2024-2025
Ford Transit Courier 2023-2025

---

Solicitud	Confeccionado
Garantía	2 años
