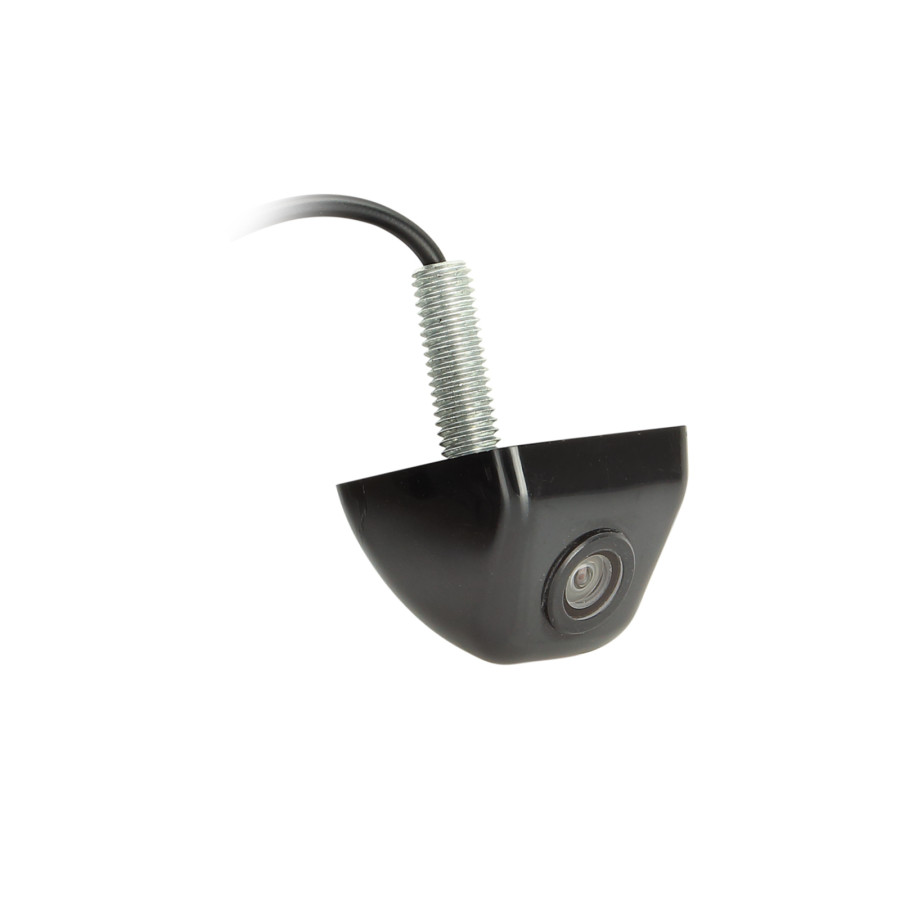

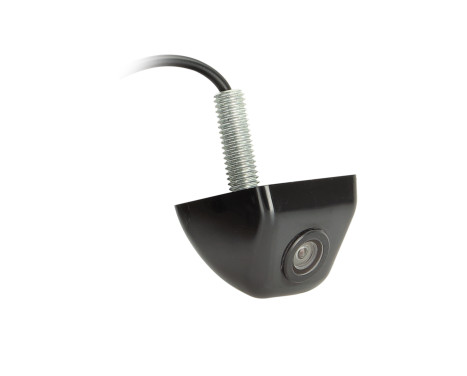

Descripción del Producto
La cámara de visión trasera cuadrada universal es la solución ideal para mecánicos que buscan una cámara de marcha atrás fiable y versátil. Es fácil de instalar y compatible con una amplia gama de vehículos.

Beneficios de la cámara de marcha atrás
Compatibilidad universal: la cámara se puede utilizar en una variedad de modelos de vehículos, lo que la convierte en una opción flexible para los talleres.
Fácil instalación: gracias a la base cuadrada, la cámara se puede montar rápida y fácilmente.
Diseño robusto: la cámara está diseñada para usarse en diversas condiciones climáticas y tiene una larga vida útil.
Detalles técnicos
La cámara ofrece una calidad de imagen nítida y es compatible con la mayoría de los monitores. Es ideal para diversos tipos de vehículos y proporciona una asistencia fiable al dar marcha atrás.

Datos técnicos
Especificaciones generales
Forma: cuadrada
Tipo de montaje: bajo encimera
Color: negro
Material: plástico
Dimensiones: L / An / Al - 26 mm / 29 mm / 21 mm
Resistente al polvo y al agua: IP68

Especificaciones eléctricas
Voltaje de funcionamiento de la cámara: +3 V CC
Tensión de alimentación de la cámara: +12 V / +24 V CC > con convertidor de tensión
Consumo de corriente: 90 mA
Rango de temperatura de funcionamiento: -30 °C - 75 °C
Temperatura de almacenamiento: -40 °C - 80 °C
Especificaciones ópticas
Tipo de sensor: CMOS de 1/4"
Sistema de imagen: color NTSC
Píxeles efectivos: 682 x 496
Lente: 1,9 mm / F 2,0
Mínimo lux: 0,3 lux
Resolución: 480 líneas de TV
�ngulo de la lente: diagonal 170°
�ngulo de visión: horizontal 120° vertical 85° +5°

Conexiones
Conexión: rojo: +12 V/+24 V conmutado, protección contra carga estable, negro: conexión a tierra directa/GND, cinch(m), amarillo: vídeo
Conexión: enchufe de sistema ACV de 4 pines (m) Ø5,2 mm
Cable de conexión a la cámara 1 m +/-: conector de sistema ACV de 4 pines (m) Ø 5,2 mm, 1 puente
Convertidor de tensión +3 V: conector de sistema ACV de 4 pines (v) Ø 10 mm / conector de sistema ACV de 4 pines (m) Ø 5,2 mm
Cable alargador de 6,5 m +/-: conector de sistema ACV de 4 pines (hembra) Ø 10 mm / conector de sistema ACV de 4 pines (macho) Ø 5,2 mm, cable de alimentación rojo de 3 m +/- puenteado: conexión en la cámara / conexión de luz de marcha atrás en el monitor, cable de tierra/GND negro de 3 m +/- puenteado: conexión tamaño de la carrocería/GND en la cámara / conexión tamaño de la carrocería/GND directamente en el monitor

Cable de conexión 20 cm +/-: conector de sistema ACV de 4 pines (hembra) Ø10 mm, rojo: alimentación, negro: tierra/GND, cinch (macho) amarillo: vídeo

Características
Con líneas de orientación
Puente: verde: activar/desactivar líneas de orientación
Extras: líneas de orientación mediante jumper

Instrucciones de instalación
Antes de la instalación > Compruebe el ángulo de visión y la alineación de la cámara en la ubicación de instalación utilizando un monitor de prueba
Accesorios de instalación: Conexión de la cámara a interfaces: relé de cierre electrónico 2 V-12 V/1,5 A máx. > Artículo: 40-AD-REMOTE, Conexión de la cámara a la luz de marcha atrás: Señal de marcha atrás del estabilizador de tensión de la cámara de marcha atrás > Artículo: 771000-6100
Accesorios opcionales: Cable de extensión de cámara ACV de 5 m > Artículo: 771000-6305, Cable de extensión de cámara ACV de 10 m > Artículo: 771000-6310, Cable de extensión de cámara ACV de 15 m > Artículo: 771000-6315

Información importante
Las cámaras ACV son adecuadas para uso continuo.
La conexión sin convertidor de tensión +3 V incluido en el volumen de suministro dañará la cámara.

Adecuado para:
Universal Varios modelos Varios años

---

Solicitud	Confeccionado
Garantía	2 años
