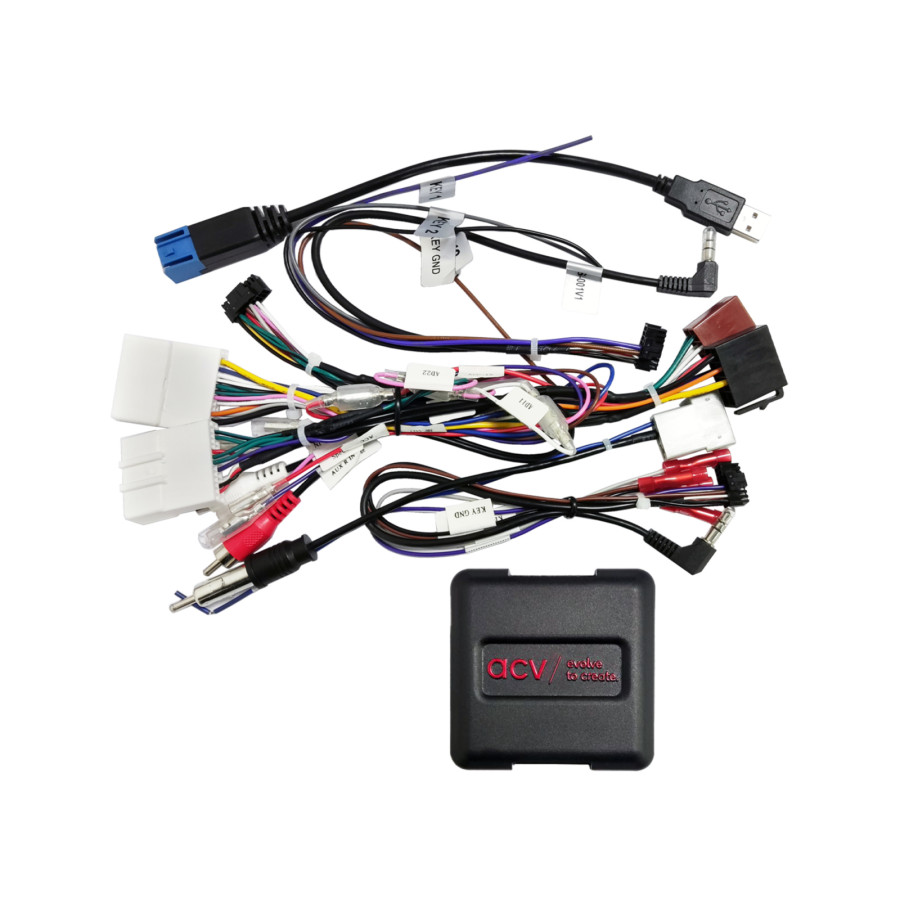

Adaptador de control remoto para volante de Nissan
Conserve las funciones originales de su control remoto del volante al reemplazar la radio de fábrica con una radio modernizada.

Dependiendo del equipamiento del vehículo y de la gama de funciones y software del dispositivo de reequipamiento, es posible que se omitan funciones de control individuales o que se sustituyan por otras funciones.

Compare los enchufes adaptadores que se muestran con los de su vehículo y asegúrese de que coincidan visual y técnicamente.

Verifique también si se instaló en su vehículo una de las radios de fábrica originales especificadas.

Antes de la instalación final, verifique que las funciones del vehículo, la configuración del vehículo y el control remoto del volante funcionen correctamente.

Observación:

Bus CAN

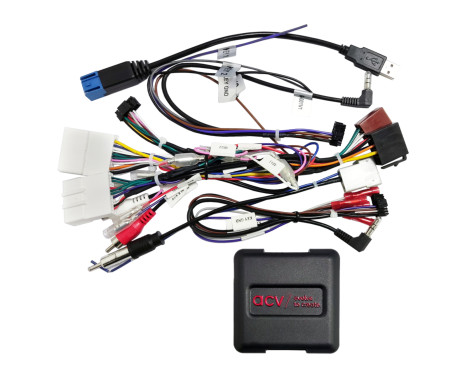

Conexión: Conector Nissan de 20 pines / 24 pines
Conexión: Control remoto del volante OEM > conector de 3,5 mm / cable suelto
Conexión: Antena OEM > DIN(m)
Conexión: OEM AUX > Cinch(m) rojo/blanco
Conexión: USB OEM > USB-A
azul: control remoto de antena +12V
Vehículos sin sistema de cámara OEM de 360°

AUXILIAR OEM:
Verifique la asignación correcta midiendo con el dispositivo OEM antes de la instalación
Configuraciones de fecha y hora admitidas

Configuración del interruptor DIP para el fabricante del dispositivo de actualización (consulte BDA)
Adecuado para los siguientes vehículos:
Nissan Micra (K14) 03/2017 - 08/2019*
Nissan Pulsar (C13) 10/2014 - 06/2018
Nissan Qashqai (J11) 03/2014 - 07/2017**
Nissan Titan (H61) 2015-2019

Se proporcionan las siguientes señales:
Los vehículos reimportados o con software diferente pueden ser incompatibles en sus funciones.
rojo: terminal de encendido +12 V 15
naranja: terminal de iluminación +12 V 58
púrpura/blanco: señal de inversión de +12 V
rosa: señal de velocidad
verde: tierra GND señal de freno de mano

Capacidad de carga de salida: 250 mA máx.
Requerimiento de corriente mayor a 250 mA:
1 relé Resistencia de bobina 75 Ohm min.
2 relés Resistencia de bobina 150 Ohm min.

Control remoto del volante
Configuraciones de fecha y hora admitidas
*Vehículos sin PDC OEM / cámara de marcha atrás OEM
**Vehículos con equipamiento Acenta

Instrucciones generales de instalación:
Controlar:
1: Verifique todas las funciones operativas y las características de configuración del vehículo del dispositivo OEM.
2: Desactive y retire el dispositivo OEM.
3: Apague la alimentación y verifique que todas las conexiones de la interfaz sean correctas y tengan continuidad.

Conexión y secuencia de conexión:
1: Deshabilite la configuración de la interfaz y la configuración del hardware.
2: Verifique la configuración del cable de conexión de radio.
3: Conecte el cable de conexión de radio según las instrucciones del dispositivo que se conectará más adelante.
4: Conecte todas las demás conexiones de acuerdo con el manual del dispositivo de expansión.
5: Conecte toda la instalación al vehículo mediante el cable de conexión en vivo.
6: Configuración del software de la interfaz según las instrucciones del texto del artículo y de la BDA.
7: Configure el dispositivo de actualización de acuerdo con las instrucciones de funcionamiento del control remoto del volante/cámara/FSE/alimentación fantasma de la antena y otros.
8: Prueba de control remoto del volante y funcionamiento del vehículo

Cambios en la configuración de hardware de la interfaz y del cable de conexión de radio:
1: Deshabilitar cambios
2: Conexión después del cambio ver arriba 5 a 8

Si la interfaz o el vehículo no funcionan correctamente:
1: Restablecer al dispositivo OEM
2: Operar el dispositivo OEM
3: Restaurar el estado del bus CAN
4: Verifique la configuración del hardware de la interfaz
5: Conexión después del descanso del bus CAN, ver arriba 5 a 8

Las conexiones, modificaciones de conexión, conexiones alternativas, conexiones de cables sueltos o extensiones de conexión de cables sueltos mencionadas en el texto informativo o en las instrucciones de funcionamiento solo sirven como orientación e información para personal especializado capacitado.
Conexiones adicionales, cambios en la configuración del cable del arnés de cableado o el uso de conexiones alternativas o extensiones de conexión:

1: Las conexiones y modificaciones sólo podrán ser realizadas por personal capacitado.
2: Se deben verificar las conexiones y modificaciones para verificar las aprobaciones del fabricante o las disposiciones de garantía del fabricante que puedan verse afectadas por las modificaciones antes de la conexión.
3: Las conexiones y modificaciones deben comprobarse para comprobar su funcionamiento y corrección midiendo y calibrando utilizando el diagrama de cableado del vehículo antes de la conexión.
4: Las conexiones y modificaciones se realizan bajo su propia responsabilidad y sin ninguna garantía de funcionamiento.
5: Las conexiones y modificaciones se realizan bajo su propio riesgo, sin ninguna garantía por daños al vehículo, al dispositivo de reequipamiento o a la interfaz.
6: Las modificaciones al arnés de cableado premontado pueden anular la garantía del producto.


Adecuado para:
Nissan Qashqai 2014-2017
Nissan X-Trail 2014-2017
Nissan Pulsar 2014-2018
Nissan Micra 2017-2019
Nissan Titan 2015-2019

---

Garantía

2 años
