Muchos fabricantes de automóviles instalan sus propias radios específicas para cada vehículo, que se adaptan visualmente a la consola central.

Por lo tanto, necesitará una cubierta de radio adecuada para reemplazar una radio DIN estándar o doble DIN.

Además, a menudo también se necesitan cables de conexión de radio específicos del vehículo, adaptadores de antena, adaptadores de control remoto del volante, adaptadores de cámara y adaptadores de sistema activo.

Observación:

Vehículos sin navegación OEM con climatizador integrado

Modificación del panel de herramientas del taller necesaria para algunos vehículos Ford

Adecuado para los siguientes vehículos:

Ford C-MAX (DXA) 11/2010 - 05/2015***
Ford C-MAX (DXA) 06/2015 - 12/2019***
Ford Kuga (DM2) 03/2013 - 01/2017**/***
Ford Kuga (DM2) 01/2017 - 12/2019*/**/***

Color: negro

Hueco de instalación para pantalla de radio: 172 mm x 98,5 mm

*Vehículos sin pantalla táctil OEM

Observación:

Bus CAN

Conexión: Conector Ford de 24 pines
Conexión: Conector de pantalla AMP > Pantalla OEM
Conexión: Conexión de pantalla OEM > Interfaz
Conexión: OEM AUX > Cinch(m) rojo/blanco

Vehículos con botón de función de voz y/o volante OK
Vehículos con pantalla OEM*
Vehículos con reproductor de CD debajo del monitor
Vehículos con función SYNC > SYNC no compatible
Vehículos con navegación OEM > Función de interfaz no compatible en algunos casos

Desactivar las funciones SYNC y BT antes de la instalación
La función de llamada de emergencia SYNC se desactiva con la función BT

Evite interferencias con la configuración del vehículo en la pantalla:

Apague el dispositivo de actualización
Presione el botón de marcación por voz durante un máximo de 2 segundos para acceder al menú de configuración
Realice únicamente los ajustes descritos en la BDA

En caso de mal funcionamiento en el modo de configuración:

Reinicio después de una parada del bus CAN

Es posible que sea necesario ampliar la conexión de la pantalla

Se dan las siguientes señales:

Los vehículos reimportados o con software diferente pueden ser incompatibles en términos de funciones.

rojo: terminal de encendido +12 V 15
naranja: terminal de iluminación +12 V 58
morado/blanco: señal de marcha atrás de +12 V
rosa: señal de velocidad
verde: tierra GND señal de freno de mano

Corriente de salida total: 100 mA máx.

Requerimiento de corriente mayor a 100 mA:
1 relé Resistencia de bobina 75 Ohm min.
2 relés Resistencia de bobina 150 Ohm min.

Controles del volante

PDC con soporte trasero
Tonos de alerta admitidos
Configuraciones de vehículos compatibles

*Vehículos sin pantalla OEM LFB Ford varios vehículos 24pin sin **Vehículos sin pantalla táctil OEM
***Es posible que sea necesario ampliar la conexión de la pantalla.
***Vehículos con pantalla pequeña y 2 botones de configuración en el lado derecho: No se admite la configuración de fecha

Cable de conexión para los siguientes fabricantes de radio:

Chaqueta alpina: 42ctalpinelead
Parrot 4 pines: 42 ctasteroidlead
Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
Cable Blaupunkt/China HU/Kenwood 3: 42ctchinahulead
Conexión Clarion: cable Clarion de 42 ct
Base estéreo Garmin Vieoâ€? RV52 3 cables: 42 unidades garminlead
Cable/conector JVC 1: 42ctjvclead
Cable Kenwood 1: 42 unidades Kenwoodlead
Varios dispositivos multiplomo: 42ctmultiplomo
Varios dispositivos multiconductor/Pioneer 2022>: 42ctmultilead3
Varios dispositivos multiconductor/Pioneer 2022>: 42ctmultilead5
Cable Panasonic 1: 42 unidades, cable Panasonic
Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
Pioneer AVH/DMH/SPH 2022> Conexión suelta: 42ctpioneerlead2
Dispositivos con función de sintonización LFB: 42ctsmartlead
Conexión Blaupunkt/Kenwood/Sony: cable Sony de 42 ct
Cable XZent/Zenec 1: cable de 42 ctzenec

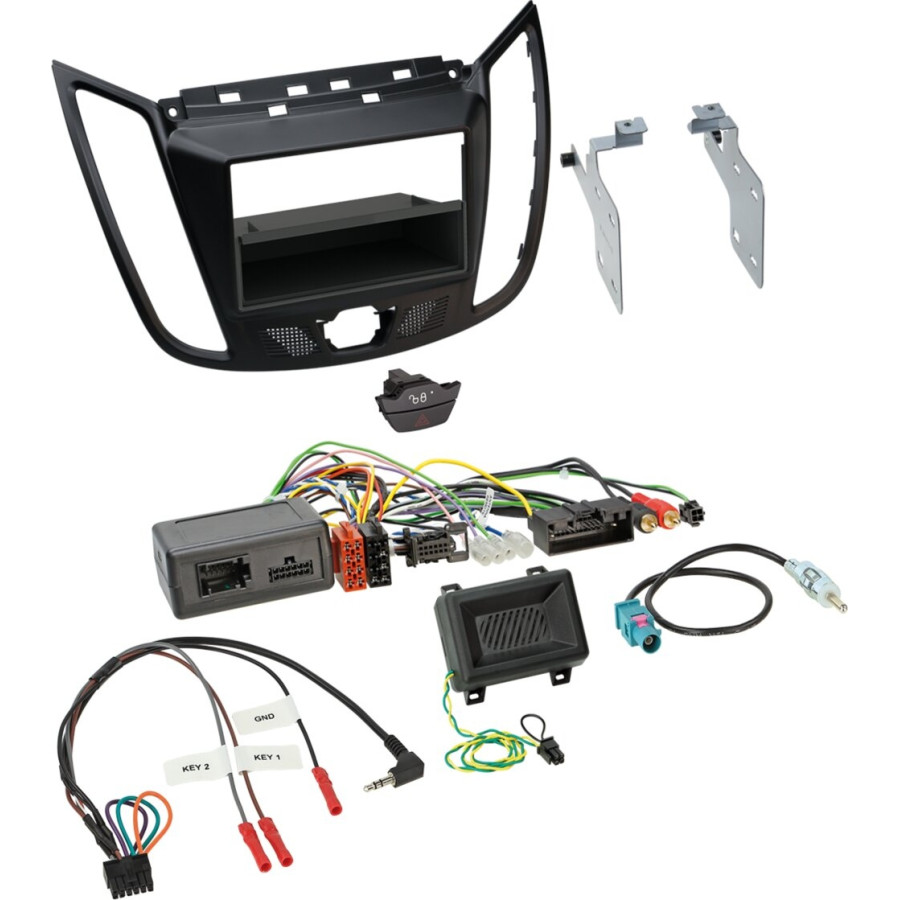

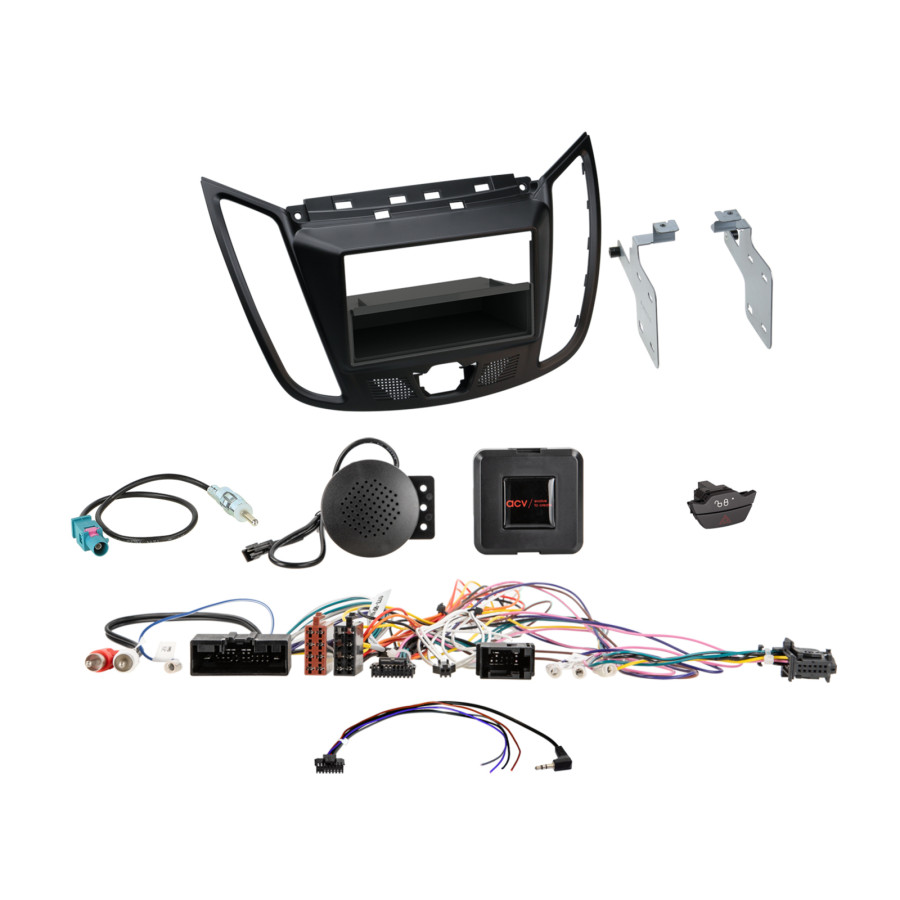

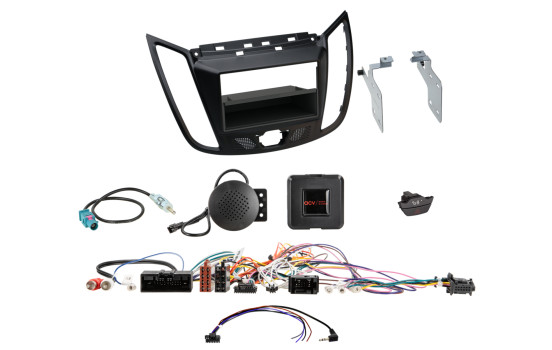

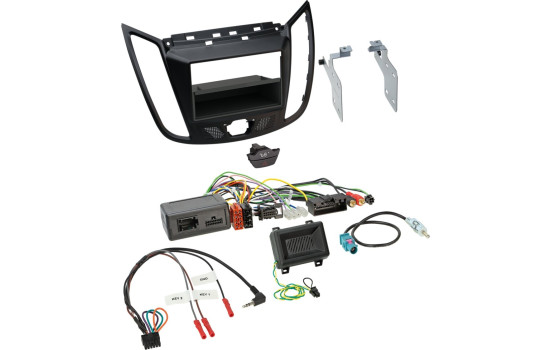

Volumen de suministro:

Panel de radio 2 DIN Ford C-MAX 2010-2019/Kuga 2013-2019 > Artículo: 381114-22-4
Conector de 24 pines/pantalla para varios vehículos LFB Ford > Pieza: 42sfo008-0
Cable LFB 42s/acv > Multiconectores para varios dispositivos > Artículo: 42ctmultilead-0
Adaptador de antena Fakra(m)>DIN(m) pasivo > Artículo: 1524-01-0
Interruptor de alarma/cierre centralizado Ford > Artículo: 261114-02-0

Adecuado para:
Ford C-MAX 2011-2019
Ford Kuga 2013-2019

---

Color	AXW
Solicitud	Confeccionado
Formato	2 DIN
Garantía	2 años
